0405# Konwerter poziomu sygnału audio ze sterownikiem

Konwerter poziomu sygnału audio ze sterowaniem

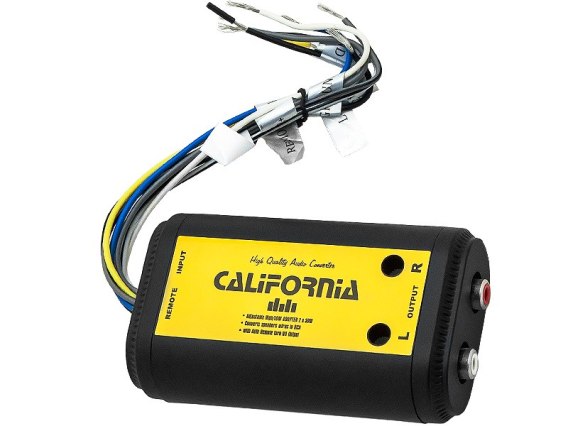

Wysokiej jakości 2-kanałowy konwerter zamieniający sygnał głośnikowy na sygnał liniowy RCA - wej. 2x50W / wyj.2xRCA, płynna regulacja poziomu sygnału. Umożliwia podłączenie zewnętrznego wzmacniacza pod radioodtwarzacz nie posiadający wyjść RCA (CINCH). Posiada filtr zakłceń oraz separuje składową stałą (DC). Posiada płynną regulację sygnału wyjściowego oddzielnie dla każdego kanału. Wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zewnętrznego wzmacniacza mocy. Przeznaczony dla radioodtwarzaczy o mocy do 2x50W. 2 wyjścia RCA (kanał lewy i prawy)

Schemat połączeń:
- "L OUTPUT R” - wyjścia sygnału RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza
- "REMOTE” (zasilanie i wyjście Remote do sterowania wzmacniaczem)
(GROUND) - przewd czarny – masa zasilania (-12V) - podłączyć do masy zasilania radioodbiornika, wzmacniacza lub do
karoseriipojazdu
(12V) - przewd żłty – zasilanie (+12V) - podłączyć np. do przewodu zasilania radioodbiornika lub wzmacniacza
(REMOTE OUT) - przewd niebieski – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote
we wzmacniaczu
- "INPUT" (wejścia sygnału – głośnikowe
przewd biały (L+) – podłączyć do wyjścia głośnikowego z radioodbiornika
dla kanału lewego o polaryzacji dodatniej (+)
przewd biało-czarny (L-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji ujemnej (-)
przewd czarny (Ground) – masa – podłącz do masy w celu zminimalizowania zakłceń
przewd szary (R+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji dodatniej (+)
przewd szaro-czarny (R-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji ujemnej (-)

Montaż:
Ustawić pokrętła potencjometrw na min.
Podłączyć przewody według schematu połączeń
Włączyć radioodbiornik podając na przewody sygnał zewnętrzny
Wyregulować potencjometrami odpowiednią wartość sygnału
